在進行標準的eft/esd測試時，把干擾脈沖從設備外部耦合到內部，同時監視設備的工作狀態。如果設備沒有通過這些標準的測試，測試本身幾乎不能提供任何如何解決問題的信息。 怎樣做好eft/ esd問題的測量和定位，并且要想定位被測物對突發干擾敏感的原因和位置，必須進行信號測量。但是如果采用示波器進行測量的話，eut內部的干擾會產生變化。例如圖1中，使用金屬導線的探頭連接到示波器，會形成一個額外的干擾電流路徑，從而影響測試結果，很難定位產生esd/eft問題的原因。

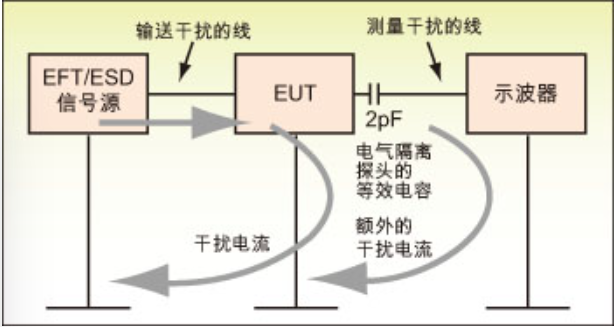

圖1 用示波器測量eft/esd 怎樣做好eft/ esd問題的測量和定位，我們先要了解eft/esd干擾電路正常工作的機理。 在進行eft/esd等抗擾度測試時，需要把相應的突發干擾施加到eut的電源線，信號線或者機箱等位置。干擾電流會通過電纜或者機箱，流入eut的內部電路，可能會引起eut技術指標的下降，例如干擾音頻或視頻信號，或者引起通信誤碼等；也可能引起系統復位，停止工作，甚至損壞器件等。 電子產品的抗干擾特性，取決于其pcb設計和集成電路的敏感度。電路對eft/esd信號敏感的位置，一般能被很好的定位。形成這些"敏感點"的原因，很大程度上取決于gnd/vcc的形狀以及集成電路的類型和制造商。 實踐發現，怎樣做好eft/ esd問題的測量和定位，產生eft/esd問題的主要的原因是，干擾電流的主要部分會流入低阻抗的電源系統。干擾電流能通過直接的連接進入gnd系統，再由線路連接，從另外一個地方耦合出來；干擾電流也能通過直接連接進入gnd系統，然后通過和金屬塊(例如機箱)等物體的容性耦合方式，以電場的方式(場束)耦合出來。

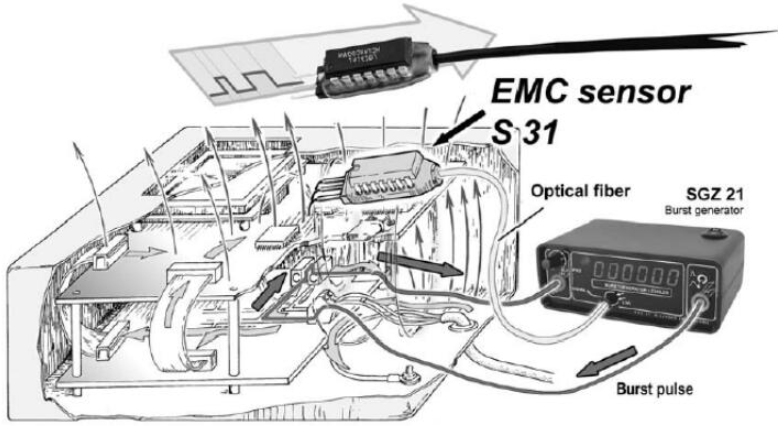

圖2中，干擾脈沖電流i通過電纜或者電容滲透到pcb內。由干擾電流產生電場干擾(電場強度e)或者磁場干擾(磁場強度b)。磁脈沖場b或電脈沖場e是影響pcb主要的基本元素，一般來說，敏感點要么僅對磁場敏感，要么僅對電場敏感。 干擾電流i通過電源線注入到設備內部。由于旁路電容c的存在，一部分電流ia離開了被測物，內部的干擾電流ii被減少了。圖中所示的由干擾電流ii產生的磁場b會影響它周圍幾厘米范圍內的電路模塊，一般電路模塊內只會有很少的信號線會對磁場b敏感。 需要注意，磁場不僅僅由電源線電纜上干擾電流i以及排狀電纜上的電流產生，旁路電容c的電流路徑以及內部gnd和vcc上的電流，會擴大干擾范圍。 在電源系統(主要是gnd)上流動的干擾電流，產生的很強的寬頻譜電磁場，能干擾其周圍幾厘米范圍內的集成電路或者信號線，如果敏感的信號線或者器件，例如復位信號、片選信號、晶體等，正好放置在干擾電流路徑周圍，系統就可能由此引起各種不穩定的現象。 一般情況下，一塊pcb上只會存在少量的敏感點，而且每個敏感點也會被限制在很少的區域。在把這些敏感點找出來，并采取適當?shù)氖侄魏螅湍芴岣弋a(chǎn)品的抗干擾性能。 由此可見，怎樣做好eft/esd問題的測量和定位，為了定位eut不能通過eft/esd測試的原因，我們就必須首先找出這些突發干擾在系統內部的電流路徑，再找出該路徑周圍存在哪些敏感的信號線和器件(敏感點)，之后可以采取改善接地系統以改變電流路徑，或者移動敏感信號線和器件的位置等方法，從根本上以低的成本解決eft/esd問題。
