EMC檢測(電磁兼容性檢測)的全稱是Electro Magnetic Compatibility，其定義為“設備和系統在其電磁環境中能正常工作且不對環境中任何事物構成不能承受的電磁騷擾的能力” 該定義包含兩個方面的意思，首先，該設備應能在一定的電磁環境下正常工作， 即該設備應具備一定的電磁抗擾度(EMS)；其次，該設備自身產生的電磁騷擾不能對其他電子產品產生過大的影響，即電磁騷擾 (EMI)。

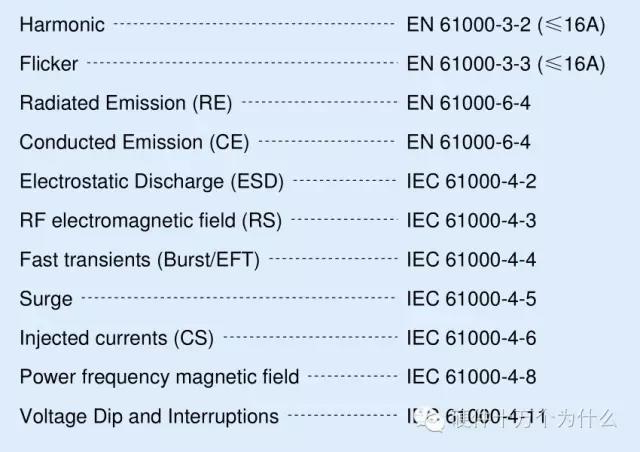

EMI的檢驗項目
①諧波電流（2～40次諧波）
②閃爍Flicker
③傳導騷擾（CE）
④輻射騷擾（RE）
EMS的檢驗項目
①. 靜電放電抗擾度（ESD）;
②. 輻射電磁場（80MHz～1000 MHz）抗擾度（RS）;
③. 電快速瞬變/脈沖群抗擾度;(EFT)
④. 浪涌（雷擊）抗擾度;(Surge)
⑤. 注入電流（150kHz～230MHz）抗擾度（CS）;
⑥. 電壓暫降和短時中斷抗擾度
1、Harmonic（諧波測試）
Standard:EN61000-3-2
a) 規定向公共電網發射的諧波電流的限值。
b)指定由在特定環境下被測設備產生的輸入電流的諧波成分的限值。
c) 適用于輸入電流小于或等于16A的接入公共低電壓網絡的電子電氣設備。
諧波測試主要是檢驗低壓供電網絡中的諧波可能對這些頻率敏感的設備所產生的影響。
諧波實驗原理：由于電子設備的工作模式、非線性元件和各種干擾噪聲等原因，導致其輸入電流不是完全的正炫波，往往含有豐富的高次諧波成分對電網造成污染。
電力系統中的諧波指的是那些頻率為供電系統額定頻率整數倍的正弦電壓或正弦電流。
公共輸電系統出現諧波電流會引起以下問題﹕
1、損失更多電能﹐每一個諧波都有無功功率部分、有功功率部分﹐（其中有功功率會令導線發熱﹐導致導線要采用更大面積）；
2、電子部件使用壽命縮短；
3、電壓失真導致電機效率降低
2. 電壓波動和閃爍 Flicker
Standard: EN 61000-3-3
a）對定電壓波動和閃爍對公共電網的影響的限值。
b） 指定在特定的條件下被測樣機產生的電壓變化限值和評估方法的指導。
c）適用于每相輸入電流小于或等于16A的接入公共低電壓網絡的220V到250V，50Hz的電子電氣設備該標準的目的是為了保證產品不對與其連接在一起的照明設備造成過度的閃爍影響(燈光閃爍)。
3.傳導騷擾 CE (0.15-30MHz)
Standard:EN61000-6-4
A) 電子電氣測量測試設備
B)電子電氣控制設備
C)電子電氣實驗室設備
Classification of equipment
Class A: (非家用)equipment suitable for use in all establishments other than domestic and those directly connected to a low voltage power supply network which supplies buildings used for domestic purposes.
Class B: (家用)equipment suitable for use in domestic establishments and in establishments directly connected to a low voltage power supply network which supplies buildings used for domestic purposes.
傳導騷擾實驗原理：
當電子設備干擾噪聲的頻率小于30MHz, 主要干擾音頻頻段，電子設備的電纜對于這類電磁波的波長來說，還不足一個波的波長(30MHz的波長為10m), 向空中輻射的效率很低，這樣若能測得電纜上感應的噪聲電壓，就能衡量這一頻段的電磁噪聲干擾程度，這類噪聲就是傳導噪聲。
LISN的作用：
1.在EUT及供電電源之間起高頻隔離作用，避免來自供電電源的噪聲進入EUT,影響測量結果。
2.模擬實際的供電電源阻抗，為EUT的電源端子間提供規定的阻抗，以使測量結果統一化。
3.保持測試頻段內的阻抗穩定為50歐，以實現與測量接收機/頻譜分析儀的輸入阻抗匹配。
4.輻射騷擾 RE (30-1000MHz)
Standard:EN61000-6-4
a）電子電氣測量測試設備
b）電子電氣控制設備
c）電子電氣實驗室設備
Classification of equipment
Class A: equipment suitable for use in all establishments other than domestic and those directly connected to a low voltage power supply network which supplies buildings used for domestic purposes.非家用
Class B: equipment suitable for use in domestic establishments and in establishments directly connected to a low voltage power supply network which supplies buildings used for domestic purposes. 家用
輻射騷擾實驗原理：
當天線的總長度大于信號波長λ的1/20,會向空間產生有效的輻射發射，當天線的長度為λ/2的整數倍時，輻射的能量最大。當噪聲頻率大于30MHz時，電子設備的電纜，開孔、縫隙都容易滿足上述條件，形成輻射發射。
5.靜電放電 ESD
Standard: IEC 61000-4-2 Criteria B
目的是檢驗單個設備或系統抗靜電泄放干擾的能力。
實驗原理：ESD實驗是模擬人體、物體在接觸設備時產生的靜電放電或人體、物體對鄰近物體的放電包括直接通過能量的交換，引起器件的損壞或放電所引起的近場(電場和磁場的變化)，造成設備的誤動作。
6、輻射抗擾度 RS
Standard: IEC 61000-4-3 Criteria A
目的是檢驗單個設備或系統抗電場干擾的能力。
7、快速脈沖群 EFT/Burst
Standard: IEC 61000-4-4 Criteria B
實驗目的是考察單個設備或系統抗快速瞬變干擾的能力，這些瞬變騷擾是由于感性負載的中斷等瞬變動作，導致脈沖成群的出現，脈沖重復頻率高，上升時間短，單個脈沖能量低等會導致設備誤動作。
8.雷擊浪涌 Surge
Standard: IEC 61000-4-5 Criteria B
實驗目的是考察EUT抗浪涌干擾的能力，這些瞬變騷擾是由于其他設備的故障短路，主電源系統切換，間接雷擊等產生的干擾。
9.傳導射頻干擾 CS
Standard: IEC 61000-4-6 Criteria A
實驗目的是考察單個設備或系統抗傳導騷擾的能力。
實驗原理：主要考察外界從導線或電纜而引入的0.15MHz-80MHz的連續干擾電壓時的抗擾性。
10.工頻磁場 Rated power frequency magnetic field
Standard: IEC 61000-4-8 Criteria A
實驗驗目的是考察EUT抗磁場干擾的能力。
*針對工業環境要求
*針對磁敏感設備，例如霍爾元件
11.電壓暫降和跌落 Dips
Standard: IEC 61000-4-11 Criteria B & C
實驗驗目的是考察EUT抗電壓跌落和暫降的能力。
